Verschlusskappe für Sirupflaschen

Anfang 2019 entstand die Anfrage nach einem Verschluss für Kaffeesirup-Flaschen: Fruchtfliegen wurden vom Sirup angelockt, gelangten durch den Ausgießer in die Flaschen und kamen nicht mehr heraus. Versuche, die Ausfluss- und Lufteinlassöffnung mit Alu- oder Frischhaltefolie zu verschließen, blieben erfolglos. Mit dem vorhandenen 3D-Drucker sollte deshalb eine passende Kappe entstehen.

Maße und Konstruktion

Als Grundlage dienen Fotos oder Zeichnungen des Ausgießers und seine Maße.

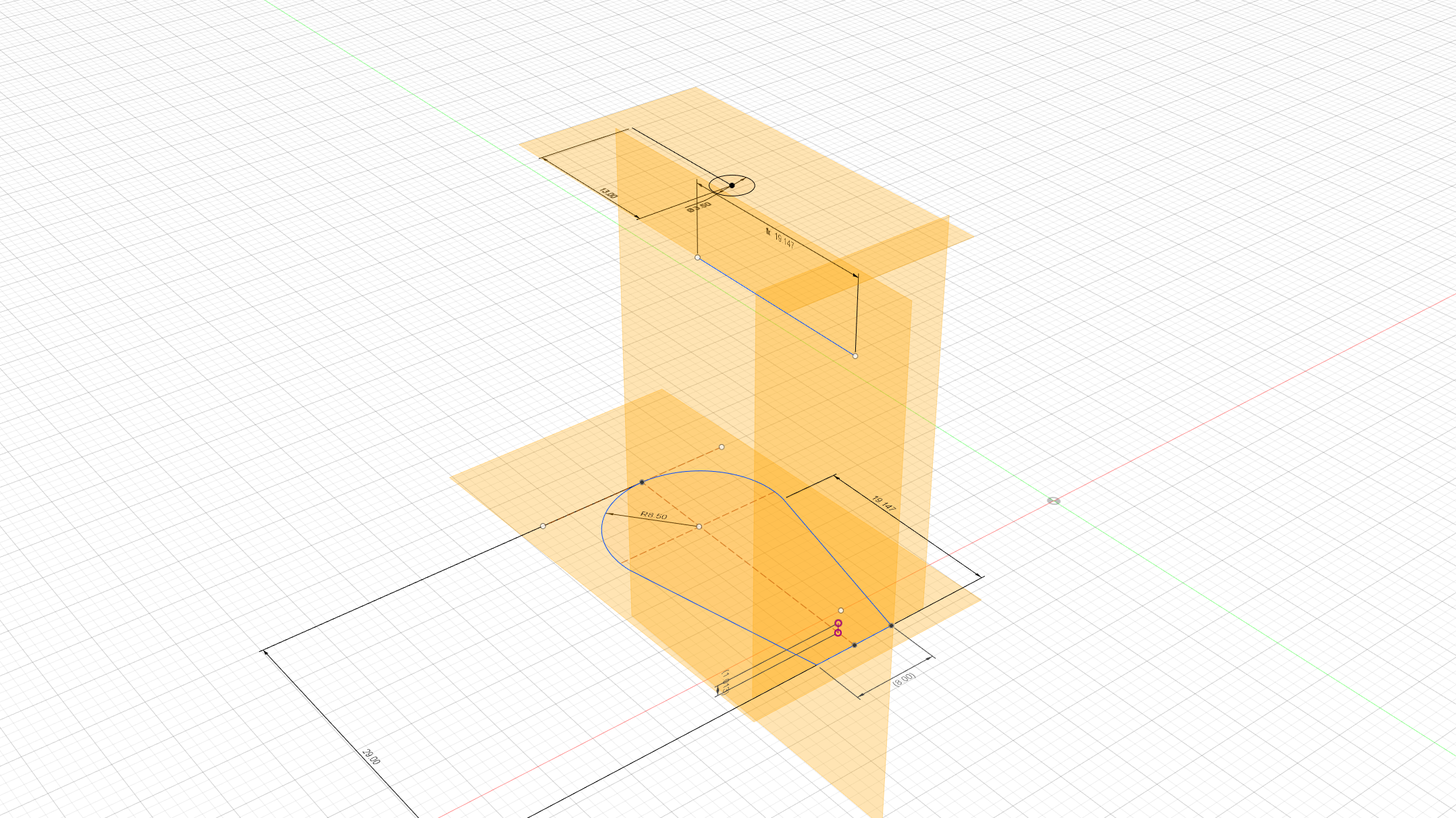

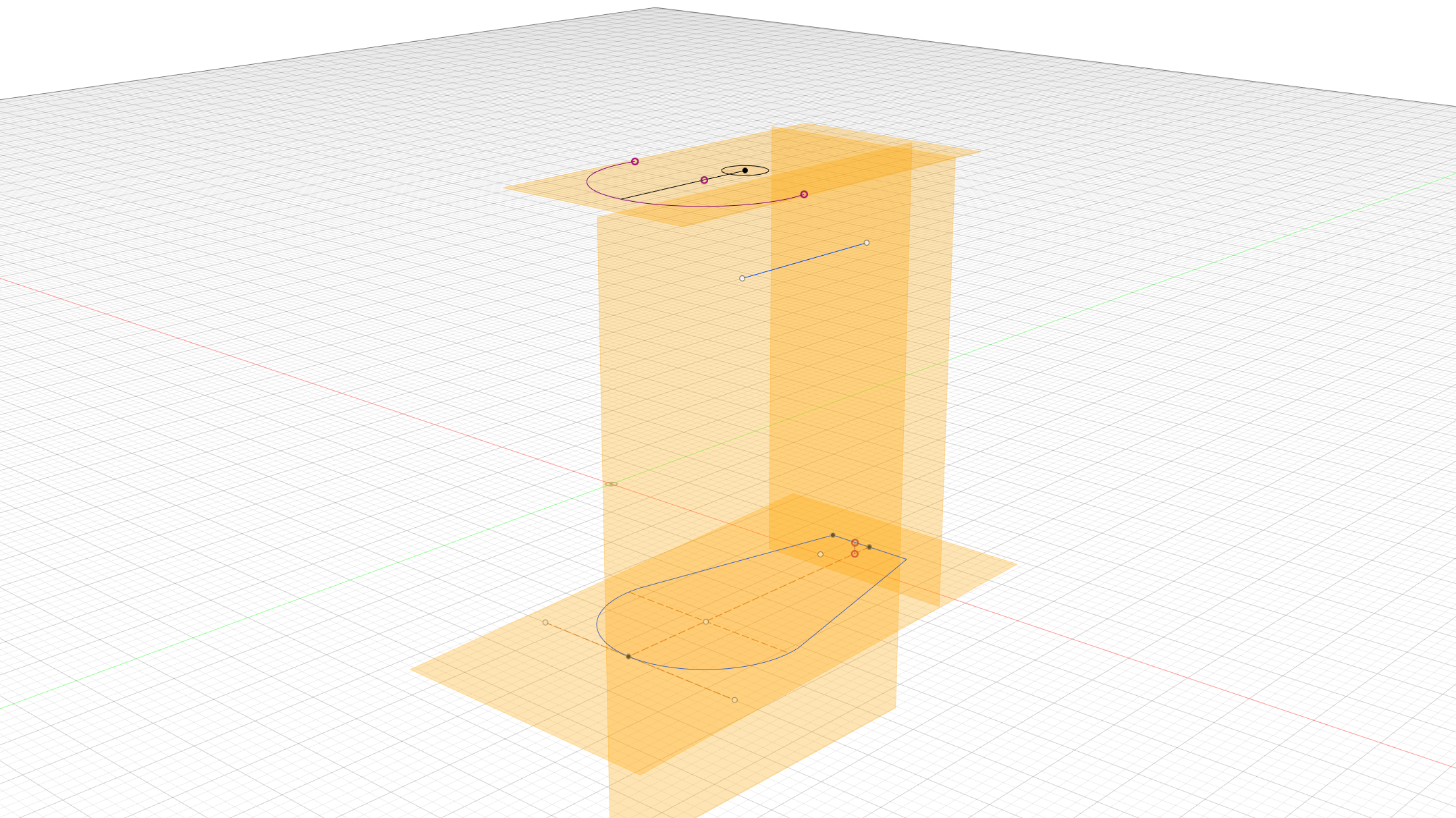

Die Kappe wurde in Autodesk Fusion 360 konstruiert, das damals für Privatanwender kostenlos war. Zunächst wurden die Ebenen „Seite“, „Oben“, „Unten“ und „Hinten“ angelegt. Darauf entstanden die Skizzen mit den gewählten beziehungsweise berechneten Maßen. Ziel war eine Kappe, die dicht schließt, ohne zu straff zu sitzen.

Zunächst sollte jede Öffnung durch eine Nase verschlossen werden. Die Ausflussöffnung ist jedoch leicht schräg und hat einen wechselnden Durchmesser. Es bestand die Sorge, dass bei wiederholter Nutzung etwas abbrechen oder sich verhaken könnte. Daher erhielt die Kappe nur eine Nase für den Lufteinlass. Im Test sollte sich zeigen, ob dies ausreicht, um Fliegen und Staub fernzuhalten.

Die fertige Konstruktion ließ sich als STL-Datei exportieren, drucken und testen.

Druck und Überarbeitung

Version 1 wurde aus dem günstigsten vorhandenen PLA gedruckt, um die Kosten für Prototypen und Korrekturen niedrig zu halten. Nach mehrmaligem Aufstecken und Abziehen brach die Nase ab. Daraufhin wurde der Ansatz zwischen Nase und Kappe verstärkt. Außerdem saß die erste Kappe noch etwas zu locker.

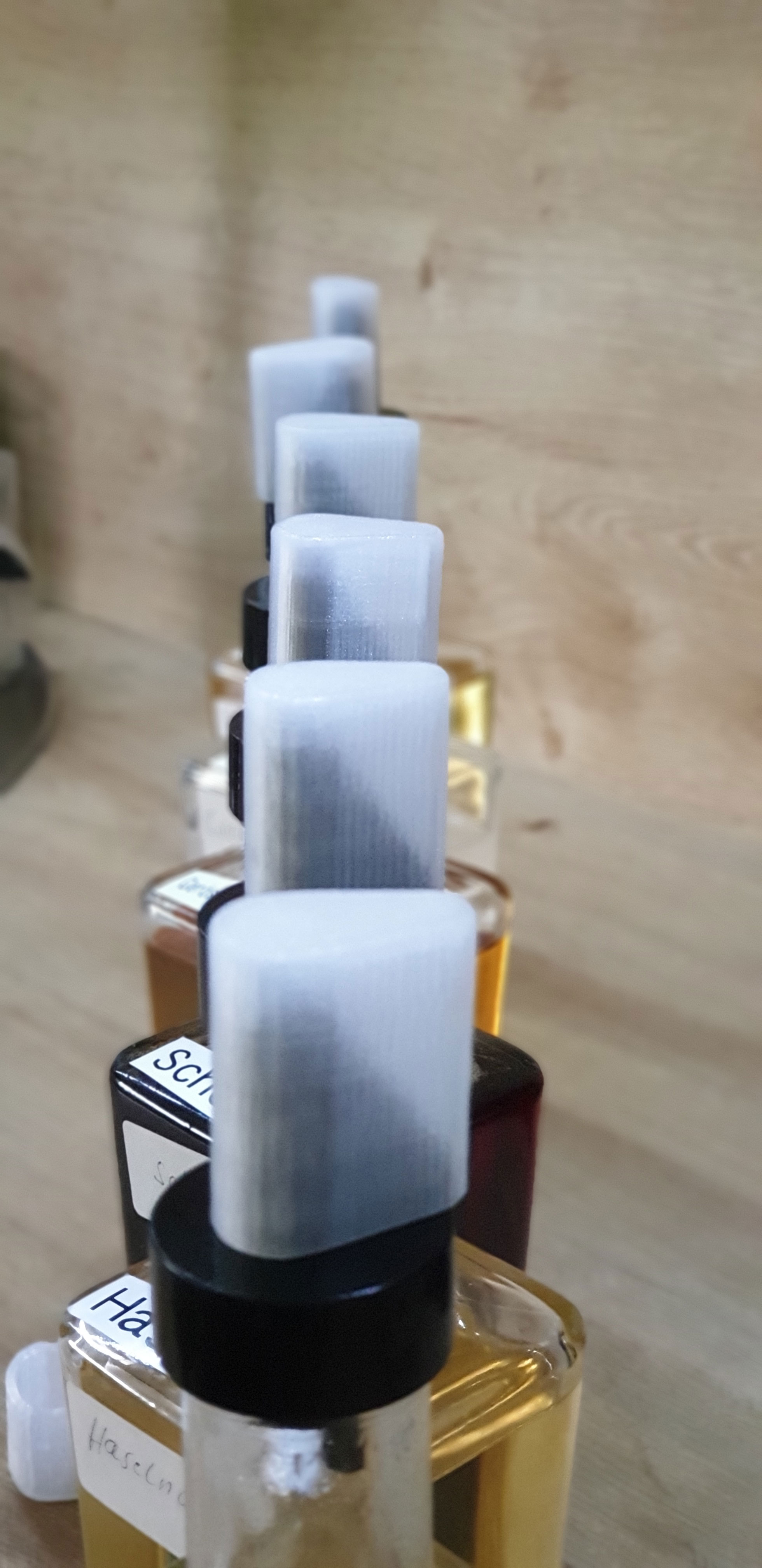

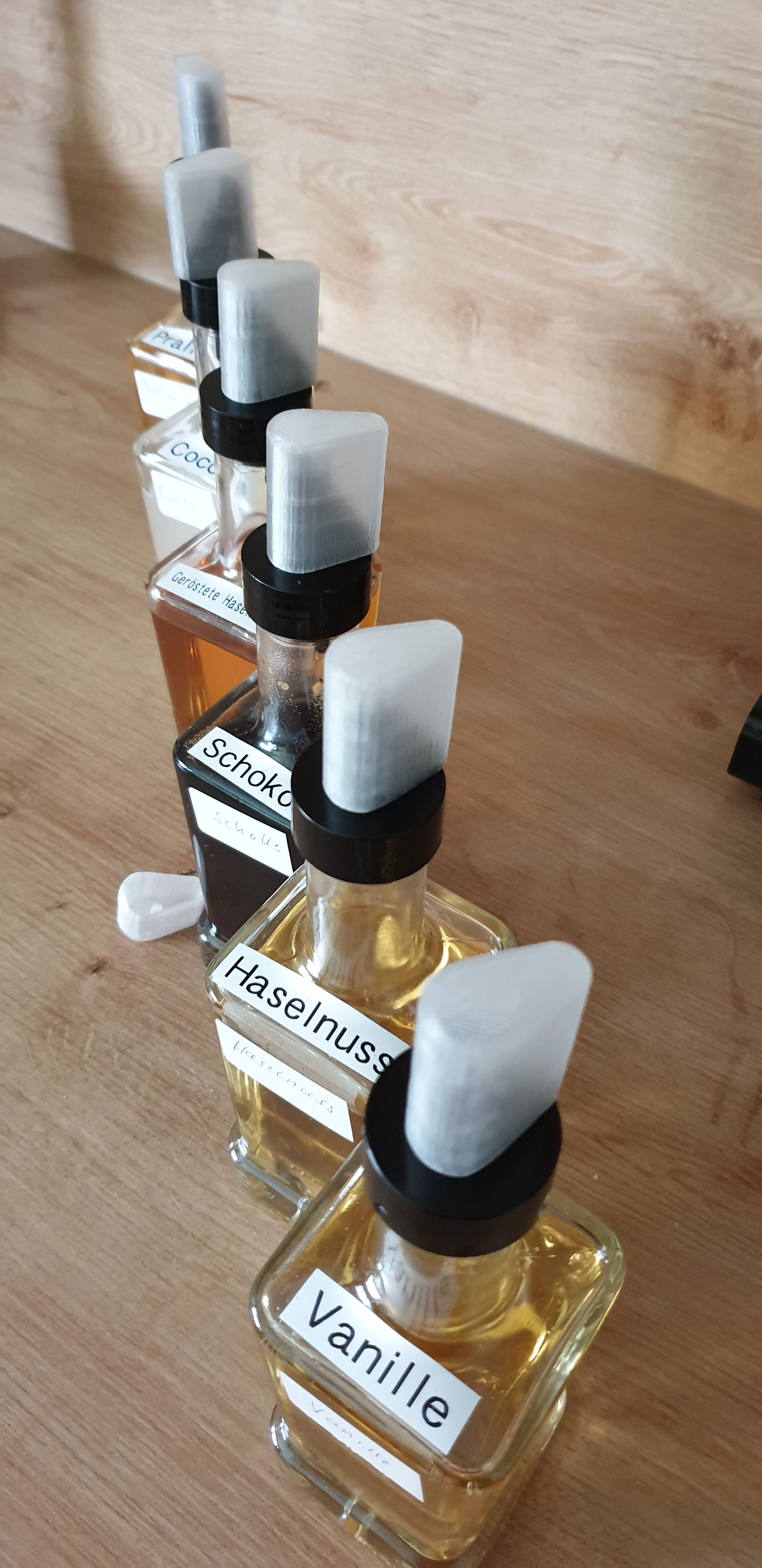

Für Version 2 wurde transparentes PETG verwendet, das für den Kontakt mit Lebensmitteln zugelassen war. Anschließend wurden die Kappen mit einem Dremel abgeschliffen und poliert, damit die Oberflächen glatt und leichter zu reinigen waren.

Rückmeldung im Oktober 2019

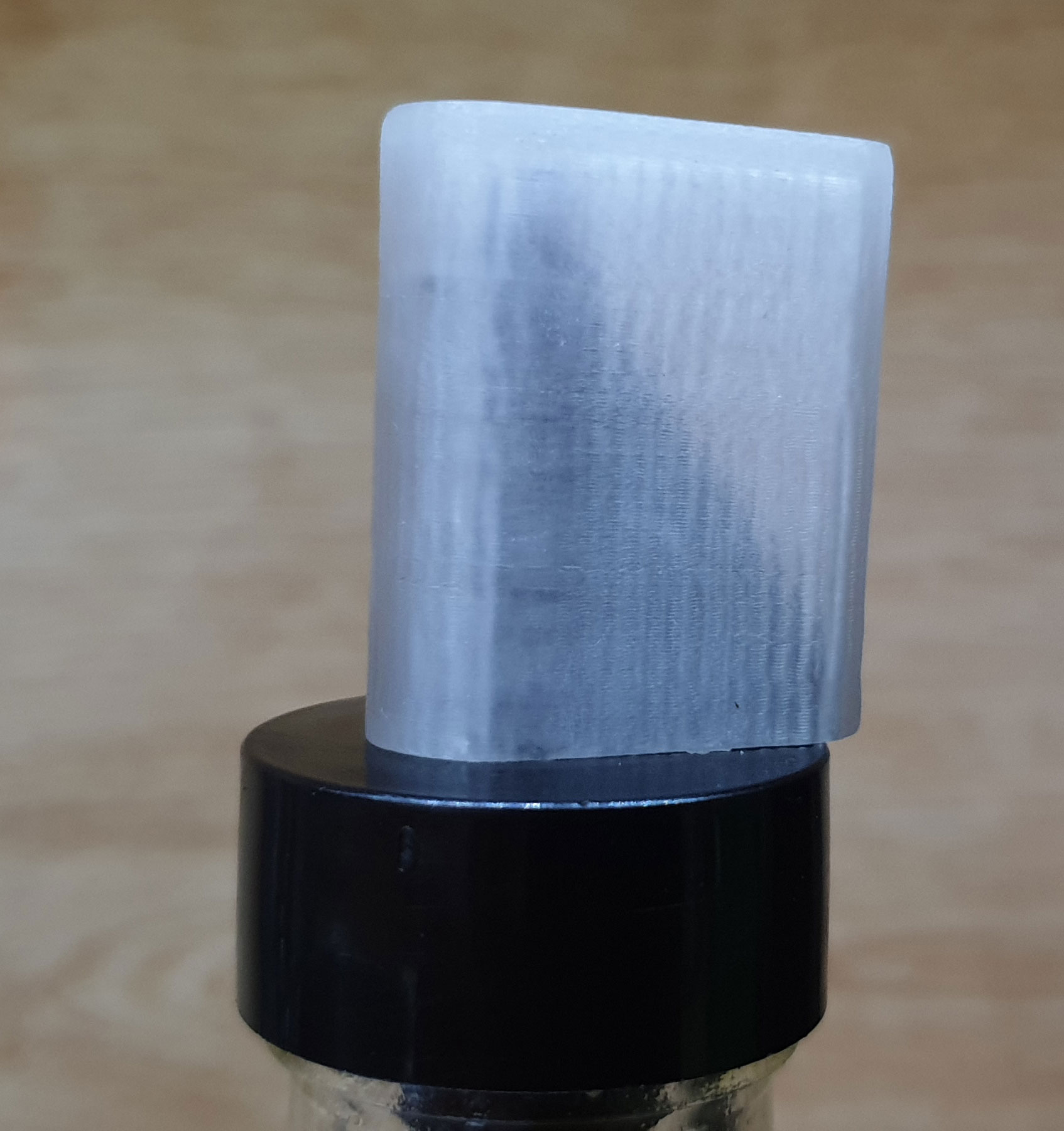

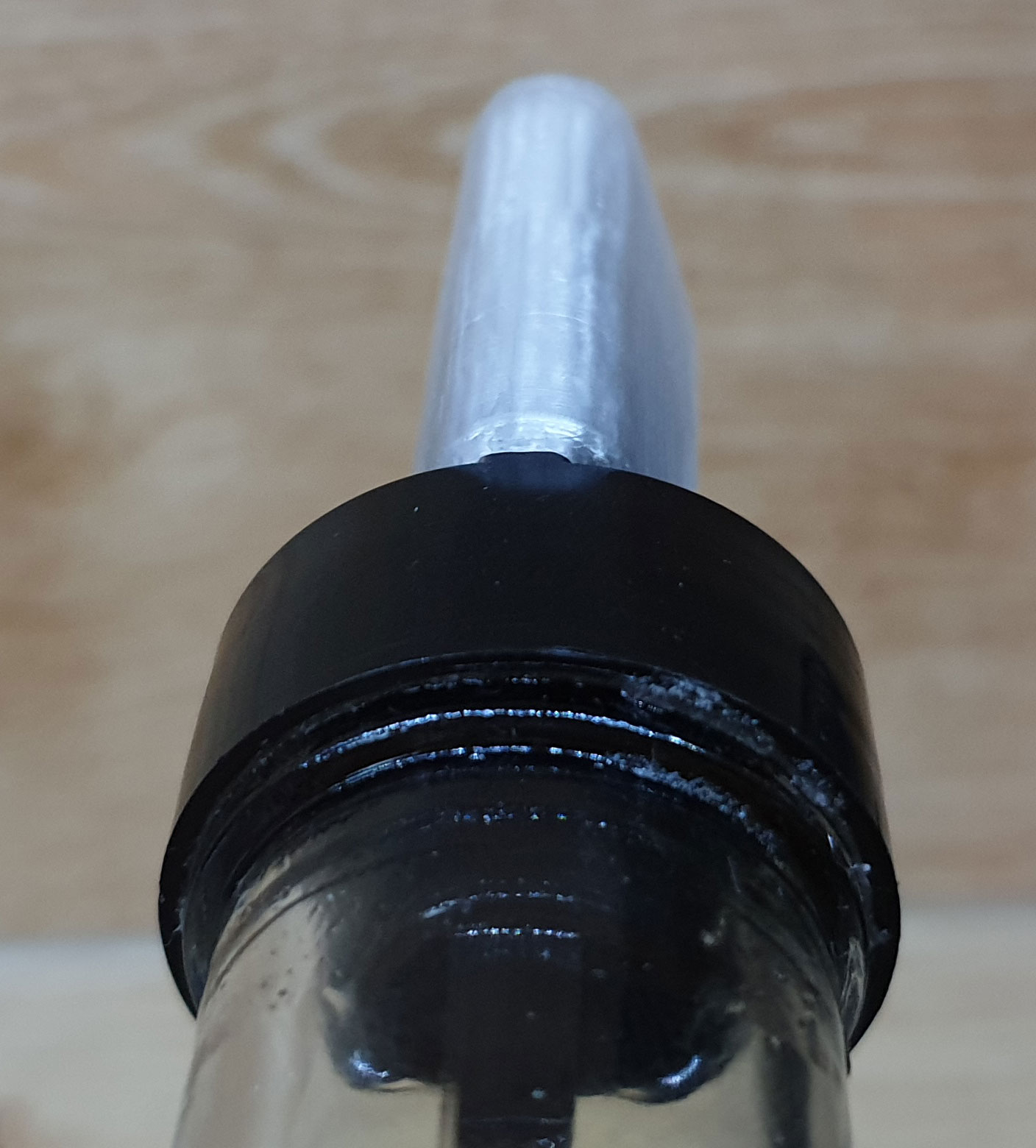

Bei der Nachfrage im Oktober 2019 wurde kein weiterer Optimierungsbedarf genannt. Die Rückmeldung war, dass sich die Kappen gut reinigen und abziehen ließen und dicht hielten.
