3D-Drucker selber bauen – Delta-Konstruktion

Der Selbstbau mehrerer Delta-Drucker gehörte zu den ersten Projekten des Makerspaces. Ziel war eine Konstruktion, die sich mit wenig Aufwand nachbauen lässt.

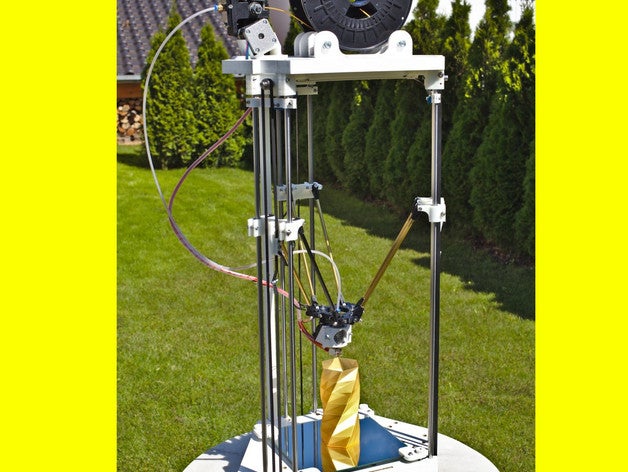

Der aufgebaute Delta-Drucker.

Konstruktionsvorgaben

Für die Konstruktion galten folgende Vorgaben:

  • Schutz vor versehentlichem Berühren der 230-V-Versorgung
  • Abgetrennter Elektronikraum mit 70 mm Höhe
  • Ordentliche, möglichst unsichtbare Kabelverlegung
  • Fußplatte, die auf den Fotos nicht zu sehen ist
  • Verbesserter Strömungsverlauf der Hotendkühlung
  • Abgesetztes Display
  • Bowden-Extruder
  • Geräuschreduzierung durch Gleitlager
  • Internes Netzteil und Kaltgeräteanschluss
  • Einfacher Nachbau ohne unnötige Verzierungen
  • Höhere Druckgeschwindigkeiten als üblich
  • Leicht anpassbare Höhe

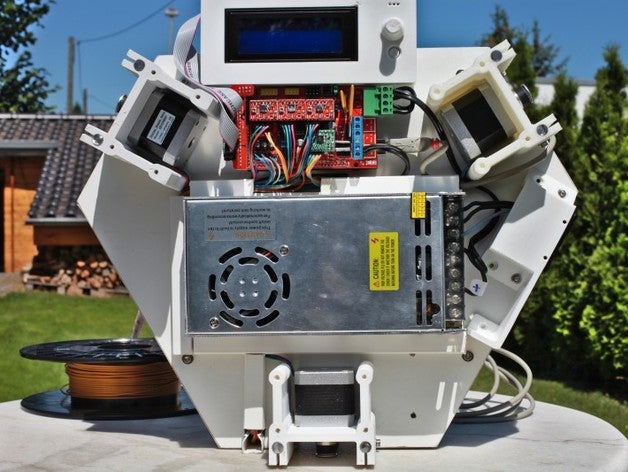

Elektronik, Netzteil, Motoren und Display.

Höhe anpassen

Für eine andere Höhe werden die Führungsstangen auf das gewünschte Maß gebracht und die Riemen angepasst. Anschließend wird die neue Größe in der Software eingetragen.

Nachbau

Das Projekt war zum Zeitpunkt des Berichts abgeschlossen, wurde aber gelegentlich weiter verbessert. Die Dateien zum Nachbau sind auf Thingiverse hinterlegt.

Für den Bau werden auch gedruckte Teile benötigt. Diese lassen sich in einem befreundeten Makerspace drucken. Der Makerspace Partheland unterstützt beim Nachbau und hat bereits Delta-, Prusa- und CoreXY-Drucker gebaut.

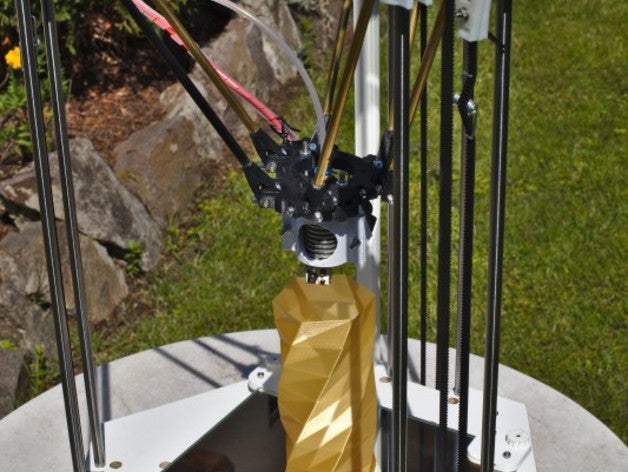

Druckkopf über dem Druckteil.
